• Загрузка от 22 кг

• До 999 программ управления чисткой

• Сушка по времени и датчику конденсации

• Компьютерная диагностика неполадок

• Русифицированный компьютер

• Большой размер люка

• Максимальная экономия потребления энергии, воды, растворителя и моющих средств

• Встроенный дозатор моющих средств

• Дистиллятор

• Система дезодорации с угольным фильтром

• Максимальная легкость управления

• Основные части машины изготовлены из высококачественной нержавеющей стали

• 3 бака для растворителя

• Опция: эко-поддон

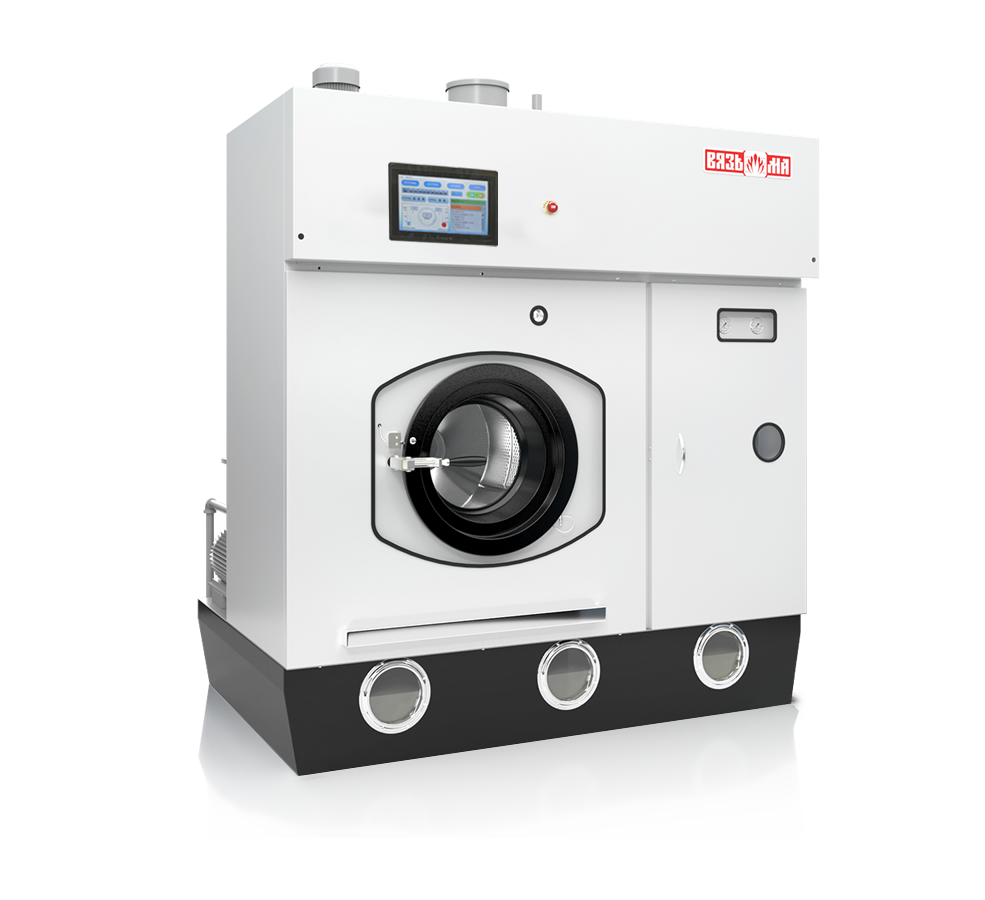

ЛВХ-22

Машину необходимо установить на бетонном основании с глубиной не менее 220 мм, используя анкерные болты, которые входят в комплект. Убедитесь, что поверхность основания ровная и выдерживает нагрузку машины.

Для монтажа машины необходимо предусмотреть: водоснабжение с вентилем и штуцером для гибкого шланга, а также возможность водоотведения в канализацию; подачу пара с вентилем, манометром и предохранительным клапаном для подключения к оборудованию, а также связь с системой отвода конденсата; систему приточно-вытяжной вентиляции; возможность подключения к системе сжатого воздуха; автоматический выключатель на 63 А, расположенный не более чем в 10 метрах от машины.

Чтобы обслуживать машину, необходимо оставить свободное пространство вокруг нее: позади — 1000 мм, по бокам — 800 мм, впереди (в зоне загрузки-выгрузки) — 1500 мм.

Корпус машины обязан быть надежно заземлен согласно стандартам электробезопасности по ГОСТ 12.2.007.0-75, при этом сопротивление между заземлением и любой металлодеталью машины не должно превышать 0,1 Ом..

Электропитание должно осуществляться через кабель с медными жилами с сечением минимум 16 мм2, который необходимо проложить в металлической трубе или металлорукаве для защиты от повреждений.

Изоляция токоведущих частей должна иметь сопротивление не менее 1 МОм при 500 В.

Нельзя устанавливать предохранители, которые не предусмотрены в электросхеме.

Необходимо поддерживать давление воды в диапазоне 0,2 – 0,3 МПа. Отклонение от этого диапазона может привести к некорректной работе машины. Если водяное давление непостоянное, рекомендуется установить стабилизатор давления. Температура жидкости не должна превышать 25°C..

Давление охлаждающей воды (t<25°C), МПа (бар): 0,15-0,3 (1,5-3)
Расход охлаждающей воды (t<25°C, 0,2МПа), л/цикл: 330
Температура охлаждающей воды, °C, не более: 25
Давление сжатого воздуха, МПа (бар): 0,5-0,7 (5-7
)Расход сжатого воздуха при (0,6МПа), м3/мин (л/мин): 0,01 (10)
Допускаемая загрязненность воздуха по ГОСТ 17433-80 (DIN ISO 8573-1), класс: 7 (V)**
Допускается класс загрязненности 9 по ГОСТ 17433-80 при сокращении интервалов технического обслуживания пневматической системы.
Максимальная статическая нагрузка на фундамент (с бельем и растворителем), Н: 26 100
Динамическая (дополнительная) нагрузка, Н: 6 480
Частота динамической нагрузки, Гц: 7,3

ЛВХ-22П

Машину необходимо установить на бетонном основании с глубиной не менее 220 мм, используя анкерные болты, которые входят в комплект. Убедитесь, что поверхность основания ровная и выдерживает нагрузку машины.

Для подключения оборудования требуется: доступ к водоснабжению с вентилем и штуцером для гибкого шланга и организация канализации для отвода воды; подведение пара с вентилем, манометром и предохранительным клапаном для подключения, а также присоединение к системе отвода конденсата; организовать приточно-вытяжную вентиляцию; подключение к системе сжатого воздуха; автоматический выключатель 32 А на расстоянии не более 10 м от места установки.

Для обеспечения доступа к машине важно оставить свободное пространство. Минимальные расстояния: сзади — 1000 мм, по бокам — 800 мм, спереди (со стороны загрузки и выгрузки) — 1500 мм..

Корпус машины обязан быть прочно заземлен в соответствии с нормами электробезопасности по ГОСТ 12.2.007.0-75. Сопротивление между заземляющим устройством и любой металлической частью машины, под напряжением из-за пробоя изоляции, не должно превышать 0,1 Ом.

Электропитание должно производиться с использованием кабеля с медными проводниками сечением не менее 4 мм2. Кабель следует прокладывать в металлической трубе или металлорукаве для защиты от повреждений.

Сопротивление изоляции токоведущих частей должно составлять минимум 1 МОм при напряжении 500 В.

Нельзя устанавливать предохранители, отличные от указанных в схеме. Водное давление должно быть строго между 0,2 и 0,3 МПа. Давление выше или ниже этого диапазона может повредить машину. Если давление нестабильно, следует поставить стабилизатор давления воды. Максимальная температура воды — 25°C.С.

Машины с паровым обогревом комплектуются устройством отвода конденсата. Устройство необходимо подключить гибкими шлангами или трубами.

Давление охлаждающей воды (t<25°C), МПа (бар): 0,15-0,3 (1,5-3)
Расход охлаждающей воды (t<25°C, 0,2МПа), л/цикл: 330
Температура охлаждающей воды, °C, не более: 25
Давление сжатого воздуха, МПа (бар): 0,5-0,7 (5-7)
Расход сжатого воздуха при (0,6МПа), м3/мин (л/мин): 0,01 (10)
Допускаемая загрязненность воздуха по ГОСТ 17433-80 (DIN ISO 8573-1), класс: 7 (V)**
Допускается класс загрязненности 9 по ГОСТ 17433-80 при сокращении интервалов технического обслуживания пневматической системы.
Максимальная статическая нагрузка на фундамент (с бельем и растворителем), Н: 26 100
Динамическая (дополнительная) нагрузка, Н: 6 480
Частота динамической нагрузки, Гц: 7,3
