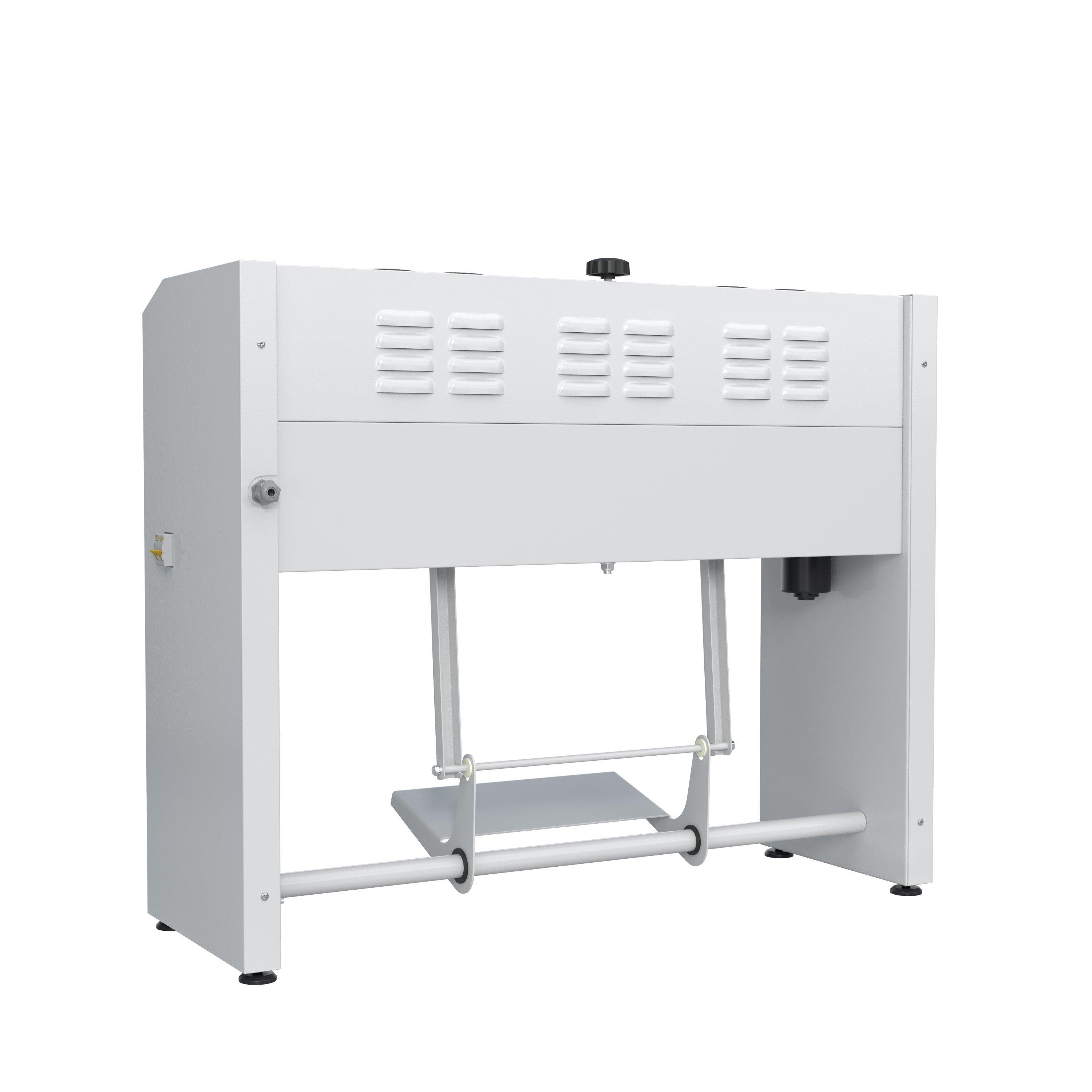

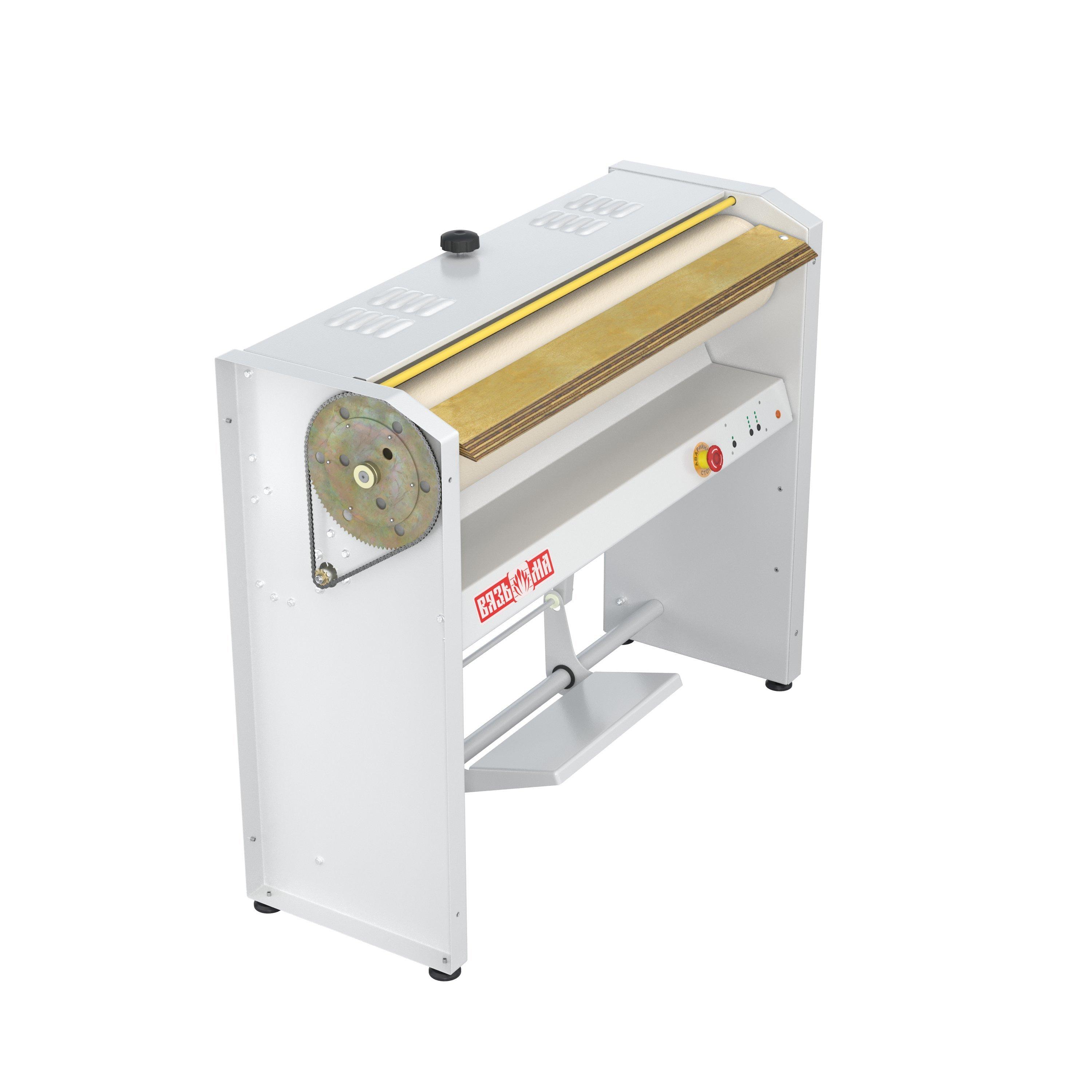

Каток гладильный ВГ-1018

Каток должен быть установлен на плоской и горизонтальной поверхности пола, способной выдержать его статическую нагрузку.

При выборе места для установки катка необходимо выдержать нормы ширины прохода в зоне обслуживания, а также необходимо предусмотреть:

а) возможность подсоединения катка к электрической сети;

б) возможность отвода отработанной паровоздушной смеси из зоны глажения;

в) свободное пространство не менее 800 мм со стороны задней облицовки, не менее 800 мм со стороны заднего кожуха, левой и правой стоек для обеспечения возможности обслуживания и ремонта.

Помещение прачечной должно быть снабжено хорошей принудительной вытяжкой и приточной вентиляцией, которая должна поддерживать необходимый климат. В противном случае, влажный воздух и конденсат будут пагубно влиять на состояние и работу электрооборудования машин, и подвергать коррозии облицовки и прочие детали

Подключение к питающей сети:

1 фаза + N+PE Напряжение питающей сети – 230±10% (220±10%) В Частота – 50 Гц Максимальная статическая нагрузка на фундамент – 1030 Н

Корпус катка должен быть надежно заземлен в соответствии с требованиями электробезопасности по ГОСТ 12.2.007.0-75.

Электрическое сопротивление между устройством заземления и любой металлической частью катка, которая в результате пробоя электрической изоляции может оказаться под напряжением, не должно превышать 0,1 Ом.

Подвод электроэнергии должен производиться проводом или кабелем с медными жилами сечением не менее 2,5 мм2. Кабель должен быть проложен в металлической трубе или металлорукаве, исключающих его повреждение.

Сопротивление электрической изоляции токоведущих частей должно быть не менее 1 МОм при напряжении 500В.

Запрещается установка предохранителей, не соответствующих указанным в электросхеме.
